一、鍋爐控制需求
鍋爐設備是一個復雜的控制對象，作為鍋爐控制裝置，其主要任務是保證鍋爐的安全、穩定、經濟運行，減輕操作人員的勞動強度。為此，鍋爐生產過程的各個主要參數必須嚴格控制，其主要輸入變量是負荷、鍋爐給水、燃料量、送風和引風量。主要輸出變量包括汽包水位（蒸汽鍋爐）、過熱蒸汽或飽和蒸汽的溫度擠壓力（蒸汽鍋爐）或出水溫度擠壓力（熱水鍋爐）、煙氣含量和爐膛負壓等。因此鍋爐是一個多輸入，多輸出而且相互關聯而復雜的控制對象。
在傳統的控制方式中，大部分采用常規儀表人工手動控制，鼓、引風的風量一般采用風門擋板控制，爐排電動及給粉機采用滑差調速?？咳斯ふ{(diào)節風門大小來控制鼓、引風量。人工調節爐排速度，其弊端是調節不及時、操作復雜、不能確保鍋爐的最佳運行狀態、熱效率低、浪費能源及環境污染。

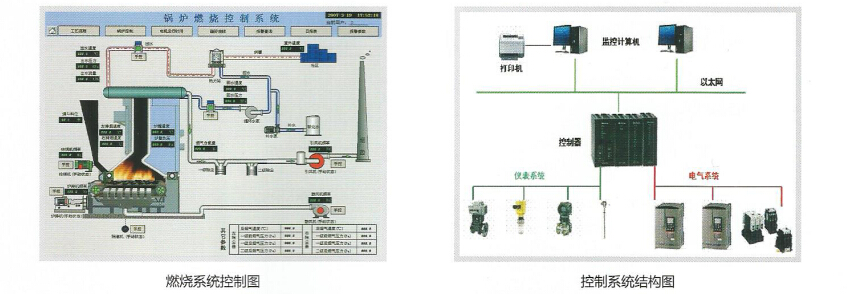

采用智能自動化計算機技術和變頻調速技術對燃煤鍋爐進行自動化控制，可實現鍋爐的有效燃燒，降低能耗，使鍋爐安全、可靠、經濟的運行。（結構圖）
二、主要控制原理
由于鍋爐的復雜性，要對鍋爐建立一個較為理想的數學模型比較困難。為此，把鍋爐系統做簡化處理，劃分為幾個相對獨立的調節系統。（控制圖）
1.熱水鍋爐出水溫度自動調節
當外部負荷變化時，出水溫度隨之變化，為了確保鍋爐出水溫度不隨供水量的變化而變化，調節爐排轉速輸出，控制鏈條的前進速度，改變給煤量，送風也隨時變化，從而使鍋爐出水水溫恢復到給定值。
2.爐膛負壓調節
爐膛負壓是表示送風量與引風量是否平衡的一個物理量，當出水溫度變化時，煤量、鼓風量、水質變化、同時引風量也作相應的調整，以維護爐膛負壓在額定值，從而保證工業鍋爐的安全性。
為了確保鍋爐能在爐膛處于微負壓狀態下燃燒，通過調節引風變頻器頻率輸出，進行爐膛負壓的控制。
3.送風量調整
鼓風變頻轉速的控制非常重要。爐排轉速發生變法時，鼓風轉速應隨之變化，以期達到最佳燃燒效果。
4.循環泵轉速調整
為了使熱源能到達每一個受熱點，根據熱網管線的距離和供熱面積確定循環泵出口壓力或供回水壓差，以此來調節循環泵的轉速。
5.補水泵轉速調整
為保證鍋爐安全及防止循環系統中因缺水造成管線中壓力降低，必須實時監測循環系統中的回水壓力，保證回水壓力恒定。
三、報道與保護功能
熱水鍋爐出水溫度高報警及保護。
熱水鍋爐出水壓力低報警及保護。
軟化水水箱水位節點報警及保護。
引風系統、鼓風系統及輸煤系統相互之間聯鎖保護。
